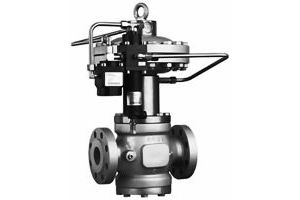

Регулятор давления серии Reflux 819/FO

Пилотный регулятор давления Ру 10,0 МПа. Предназначен для редуцирования предварительно очищенного неагрессивного газа. Относится к типу нормально открытых регуляторов, т.е. открывающихся в следующих случаях: разрыв главной диафрагмы; разрыв диафрагмы пилота; отсутствие подачи газа в контуре пилота. Дополнительные комплектующие: ПЗК, шумогаситель, монитор, ПЗК + шумогаситель, монитор + шумогаситель

В регуляторах Reflux 819/FO используются следующие пилоты серии 200:

• — 204/ диапазон давления: 100 — 3300 кПа;
• — 205/ диапазон давления: 3000 — 6000 кПа;
• — 207/ диапазон давления: 4100 — 7400 кПа.

Система пилота укомплектована стабилизатором, который является внешним устройством по отношению к пилоту.
Возможно использование следующих стабилизаторов:

• R14/FO — самонастраивающийся стабилизатор, автоматически регулирует давление питания пилота, со встроенным входным фильтром.

Технические характеристики

Проектное давление, МПа	до 8,5
Диапазон входного давления, МПа	0,3-8,5
Диапазон выходного давления, кПа	100-7400
Температура окружающей среды, °С	от -20 до +60
Минимальный рабочий перепад, МПа	0,2
Условный проход Ду	25; 50; 80; 100; 150; 200; 250

Материалы:

• Корпус, крышки, затвор - сталь.
• Шток - нержавеющая сталь.
• Седло клапана - сталь+вулканизированная резина.
• Уплотнительные кольца - нитриловый каучук.

Расчет пропускной способности регулятора производится по формулам:
1 - для критического процесса, т.е., для условия Р1 > 2 х Р2.

2 - для докритического процесса, т.е., для Р1 ≤ 2 х Р2.

где Q - пропускная способность регулятора (расход), ст.м³/ч (Cg), нм³/ч (Kg); Cg, Kg - коэффициенты пропускной способности регулятора; Р1 - абсолютное давление на входе регулятора; Р2 - абсолютное давление на выходе регулятора, бар (1 бар=0,1 МПа).

Таблица коэффициентов пропускной способности регулятора

Ду	25	50	80	100	150	200	250
Cg	575	2220	4937	8000	16607	25933	36525
Kg	605	2335	5194	8416	17471	27282	38425
K1	106,78	106,78	106,78	106,78	106,78	106,78	106,78
