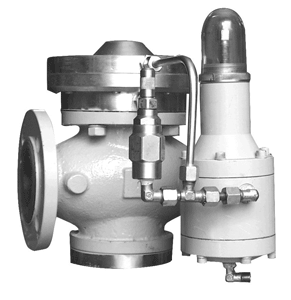

Регулятор давления без и с предохранительно-запорным клапаном 135, 135-BV

Регулятор давления типа 135 представляет собой пилотный регулятор и обеспечивает стабильное выходное давление Р независимо от изменения входного давления Р и расхода газа. Регулятор типа 135-BV оснащен встроенным ПЗК. Монтаж производится на горизонтальном газопроводе в вертикальном положении.

Предприятие-изготовитель: GasTeh, Сербия

Встроенный предохранительный запорный клапан (ПЗК) имеет два исполнения:
   — исполнение V/N — срабатывание клапана на недопустимое повышение или понижение выходного давления;
   — исполнение V — только на недопустимое повышение выходного давления.

Рис. 4.48: 1 — запорное устройство на входе; 2 — фильтр; 3 — регулятор давления типа 135-BV;
4 — предохранительный клапан; 5 — продувочный кран; 6 — запорно-сбросной клапан для
манометра; 7 — запорное устройство на выходе

Технические характеристики

Рабочая среда — природный газ, воздух, азот и другие неагрессивные газы.

Входное давление — Рвх= max 25 бар.

Выходное давление — Рвых= от 0,02 до 8 бар.

Габаритные размеры — см. табл. на стр 478.

Присоединительные размеры — DN25–DN150 (DN200, DN250/200)PN16/25, ANSI150.

Климатическое исполнение — от –40 до +60?C; от –60?C — по требованию.

Таблицы пропускной способности регуляторов, м3/час

                                                                                                                  DN25

Рвх , бар	Рвых , бар
	0.02	0.05	0.2	0.5	1	2	3	4	5	6	8
1	330	330	320	280
2	490	490	490	490	460
3	650	650	650	650	650	570
4	820	820	820	820	820	800	650
6	1140	1140	1140	1140	1140	1140	1130	1030	800
8	1470	1470	1470	1470	1470	1470	1470	1460	1390	1220
10	1800	1800	1800	1800	1800	1800	1800	1800	1790	1730	1390
12	2090	2090	2090	2090	2090	2090	2090	2090	2090	2080	1930
16	2730	2730	2730	2730	2730	2730	2730	2730	2730	2730	2730
20	3370	3370	3370	3370	3370	3370	3370	3370	3370	3370	3370
25	4040	4040	4040	4040	4040	4040	4040	4040	4040	4040	4040

                                                                                                                                           DN40

Рвх , бар	Рвых , бар
	0.02	0.05	0.2	0.5	1	2	3	4	5	6	8
1	850	850	830	730
2	1270	1270	1270	1270	1200
3	1700	1700	1700	1700	1700	1470
4	2120	2120	2120	2120	2120	2080	1700
6	2970	2970	2970	2970	2970	2970	2940	2690	2080
8	3820	3820	3820	3820	3820	3820	3820	3800	3610	3180
10	4680	4680	4680	4680	4680	4680	4680	4680	4660	4500	3610
12	5420	5420	5420	5420	5420	5420	5420	5420	5420	5410	5010
16	7090	7090	7090	7090	7090	7090	7090	7090	7090	7090	7090
20	8760	8760	8760	8760	8760	8760	8760	8760	8760	8760	8760
25	10500	10500	10500	10500	10500	10500	10500	10500	10500	10500

                                                                                                                                          DN50

Рвх , бар	Рвых , бар
	0.02	0.05	0.2	0.5	1	2	3	4	5	6	8
1	1310	1310	1280	1130
2	1960	1960	1960	1960	1850
3	2620	2620	2620	2620	2550	1730
4	3270	3270	3270	3270	3270	3200	2620
6	4580	4580	4580	4580	4580	4580	4530	4140	3200
8	5890	5890	5890	5890	5890	5890	5890	5850	5550	4890
10	7190	7190	7190	7190	7190	7190	7190	7190	7160	6920	5550
12	8350	8350	8350	8350	8350	8350	8350	8350	8350	8320	7700
16	10910	10910	10910	10910	10910	10910	10910	10910	10910	10910	10910
20	13480	13480	13480	13480	13480	13480	13480	13480	13480	13480	13480
25	16170	16170	16170	16170	16170	16170	16170	16170	16170	16170	16170

                                                                                                                                             DN65

Рвх , бар	Рвых , бар
	0.02	0.05	0.2	0.5	1	2	3	4	5	6	8
1	1960	1960	1920	1690
2	2940	2940	2940	2940	2770
3	3920	3920	3920	3920	3920	3400
4	4900	4900	4900	4900	4900	4800	3920
6	6870	6870	6870	6870	6870	6870	6800	6200	4800
8	8830	8830	8830	8830	8830	8830	8830	8770	8320	7340
10	10790	10790	10790	10790	10790	10790	10790	10790	10750	10380	8320
12	12520	12520	12520	12520	12520	12520	12520	12520	12520	12480	11560
16	16370	16370	16370	16370	16370	16370	16370	16370	16370	16370	16370
20	20220	20220	20220	20220	20220	20220	20220	20220	20220	20220	20220
25	24260	24260	24260	24260	24260	24260	24260	24260	24260	24260	24260

                                                                                                                                            DN80

Рвх , бар	Рвых , бар
	0.02	0.05	0.2	0.5	1	2	3	4	5	6	8
1	3710	3710	3630	3210
2	5560	5560	5560	5560	5240
3	7410	7410	7410	7410	7410	6420
4	9260	9260	9260	9260	9260	9080	7410
6	12970	12970	12970	12970	12970	12970	12840	11720	9080
8	16680	16680	16680	16680	16680	16680	16680	16570	15720	13870
10	20380	20380	20380	20380	20380	20380	20380	20380	20300	19610	15720
12	23650	23650	23650	23650	23650	23650	23650	23650	23650	23580	21830
16	30920	30920	30920	30920	30920	30920	30920	30920	30920	30920	30920
20	38200	38200	38200	38200	38200	38200	38200	38200	38200	38200	38200
25	45800	45800	45800	45800	45800	45800	45800	45800	45800	45800	45800

                                                                                                                                         DN100

Рвх , бар	Рвых , бар
	0.02	0.05	0.2	0.5	1	2	3	4	5	6	8
1	5730	5730	5620	4960
2	8600	8600	8600	8600	8110
3	11470	11470	11470	11470	11470	9930
4	14330	14330	14330	14330	14330	14040	11470
6	20070	20070	20070	20070	20070	20070	19860	18130	14040
8	25800	25800	25800	25800	25800	25800	25800	25640	24320	21450
10	31530	31530	31530	31530	31530	31530	31530	31530	31400	30340	24320
12	36580	36580	36580	36580	36580	36580	36580	36580	36580	36470	33770
16	47840	47840	47840	47840	47840	47840	47840	47840	47840	47840	47840
20	59100	59100	59100	59100	59100	59100	59100	59100	59100	59100	59100
25	70920	70920	70920	70920	70920	70920	70920	70920	70920	70920	70920

                                                                                                                                           DN150

Рвх , бар	Рвых , бар
	0.02	0.05	0.2	0.5	1	2	3	4	5	6	8
1	12970	12970	12710	11230
2	19460	19460	19460	19460	18340
3	25940	25940	25940	25940	25940	22460
4	32430	32430	32430	32430	32430	31770	25940
6	45400	45400	45400	45400	45400	45400	44930	41020	31770
8	58370	58370	58370	58370	58370	58370	58370	58000	55030	48530
10	71340	71340	71340	71340	71340	71340	71340	71340	71040	68640	55030
12	82770	82770	82770	82770	82770	82770	82770	82770	82770	82520	76400
16	108230	108230	108230	108230	108230	108230	108230	108230	108230	108230	108230
20	133700	133700	133700	133700	133700	133700	133700	133700	133700	133700	133700
25	160400	160400	160400	160400	160400	160400	160400	160400	160400	160400	160400
