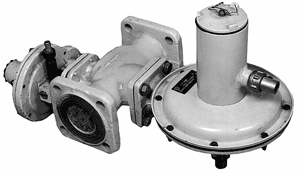

РДНК-50 | РДНК-50П | |
Рабочая среда | природный газ по ГОСТ 5542-87 | |
Максимальное входное давление, МПа (кгс/см2) | 1,2 (12) | |
Диапазон настройки выходного давления, кПа | 2,0–3,5 | 3,5–5,0 |
Пропускная способность для газа с плотностью 0,72 кг/м3, не менее | см. таблицу ниже | |
Неравномерность регулирования, %, не более | ±10 | |
Температура окружающей среды,°С | от +5 до + 45 | |
Давление срабатывания предохранительно- сбросного клапана при превышении установленного максимального выходного давления, кПа |
0,4–0,7 | 0,7–1,0 |
Диапазон настройки давления срабатывания отключающего устройства, кПа: при повышении выходного давления при понижении выходного давления |
2,9–5,1 1,1–1,9 |
5,1–7,3 1,9–2,8 |
Условный проход Ду | 50 | |
Присоединение | фланцевое по ГОСТ 12817-80 230 | |
Строительная длина, мм | 230 | |
Габаритные размеры, мм, не более: длина ширина высота |
260 515 325 |
260 515 364 |
Масса, кг, не более | 19 |
Входное давление, МПа | Пропускная способность, м3/ч, не менее |
0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 |
120 300 500 600 700 800 800 800 800 900 900 900 |
