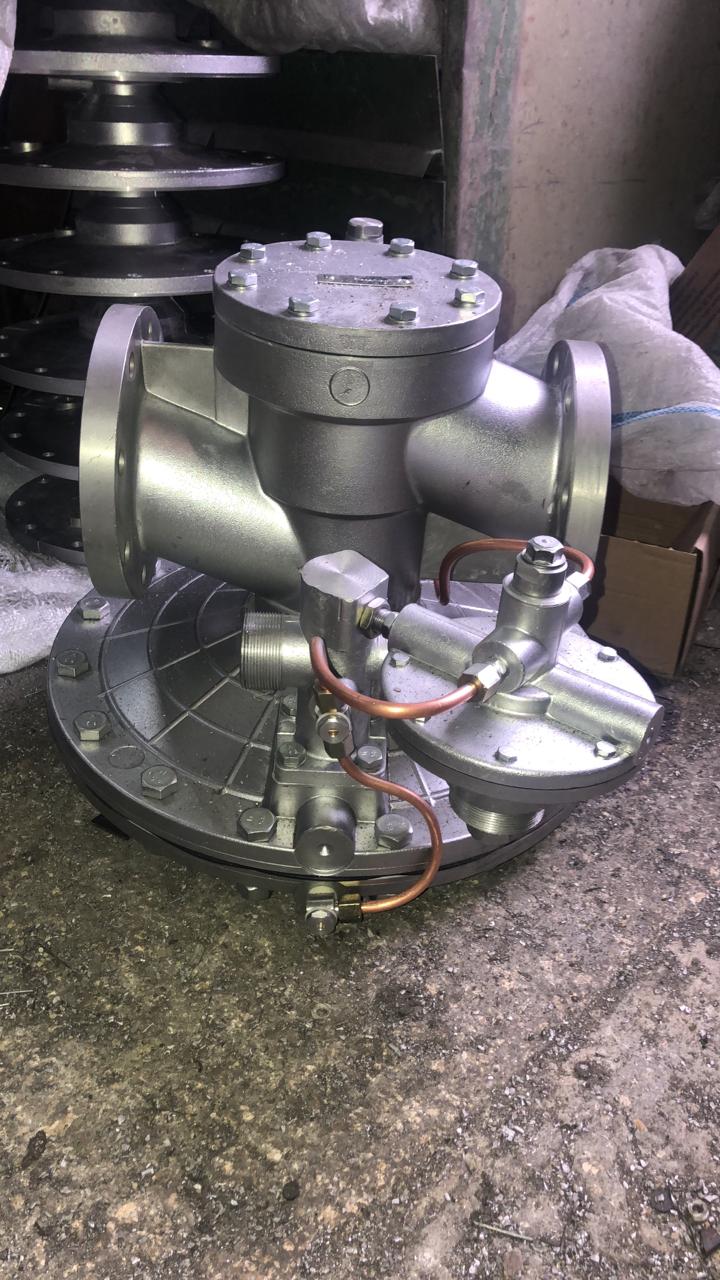

Регуляторы давления газа РДГ со встроенным предохранительно-запорным клапаном предназначены для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.
Регуляторы устанавливаются в ГРП и ГРУ систем газоснабжения промышленных и коммунально-бытовых объектов.
Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.
Регуляторы выпускаются с низким РДГ-Н и высоким РДГ-В выходным давлением.
Стандартно регулятор изготавливается с выходом газа справа-налево с регулятором управления, расположенным слева по ходу газа.
Пример записи при заказе:
При потоке газа слева-направо применяется регулятор с регулятором управления, расположенным справа по ходу газа.
Пример записи при заказе:
регулятор высокого выходного давления РДГ-80В/64-01 с седлом 64 с регулятором управления, расположенным справа по ходу газа ТУ 4859-026-36214188-2000.
Монтаж регулятора давления газа производится на горизонтальном газопроводе в вертикальном положении
Технические Характеристики
|
Наименование пара- метра или характери- стики |
Величины по типам или исполнениям |
|||||
|
РДГ-50Н |
РДГ-50В |
РДГ-80Н |
РДГ-80В |
РДГ-150Н |
РДГ-150В |
|
|
1 Регулируемая среда |
природный газ по ГОСТ 5542-87 (воздух, азот и другие неагрессивные газы) |
|||||
|
2 Максимальное входное давление, МПа |
1,2 |
|||||
|
3 Диаметр седла, мм |
25 (35, 42) |
64 |
105 |
|||
|
4 Пределы на- стройки выходного давления, МПа |
от 0,001 до 0,06 |
от 0,03 до 0,6 |
от 0,001 до 0,06 |
от 0,03 до 0,6 |
от 0,001 до 0,06 |
от 0,03 до 0,6 |
|
5 Пропускная способность при тем- пературе газа 20°С и плотности газа 0,73 кг/м3, м3/ч |
см. таблицу |
|||||
|
6 Неравномерность регулирования вы- ходного давления, %, не более |
±10 |
|||||
|
7 Пределы на- стройки давления срабатывания автоматического отключающего устройства: |
|
|||||
|
- при понижении выходного давле- ния, МПа |
от 0,0003 до 0,003 |
от 0,003 до 0,03 |
от 0,0003 до 0,003 |
от 0,003 до 0,03 |
от 0,0003 до 0,003 |
от 0,003 до 0,03 |
|
при повышении выходного давления, МПа |
от 0,0014 до 0,012* (от 0,012 до 0,075)* |
от 0,0375 до 0,16* (от 0,16 до 0,75)* |
от 0,0014 до 0,012* (от 0,012 до 0,075)* |
от 0,0375 до 0,16* (от 0,16 до 0,75)* |
от 0,0014 до 0,012* (от 0,012 до 0,075)* |
от 0,0375 до 0,16* (от 0,16 до 0,75)* |
|
8 Присоединитель-ные размеры: |
|
|||||
|
- соединение |
фланцевое по ГОСТ 12815-80, исп. 1 |
|||||
|
- условный проход, мм входного патрубка выходного патрубка |
DN50 DN50 |
DN80 DN80 |
DN150 DN150 |
|||
|
9 Строительная длина, мм |
365+2 |
502+2 |
570+3 |
|||
|
10 Габаритные раз- меры, мм, |
см. рисунки 1, 2 |
|||||
|
12 Масса, кг, не более |
29 |
26 |
55,5 |
51,5 |
162 |
160 |
*Обеспечивается комплектом сменных пружин
Класс герметичности затворов клапанов регулятора – А по ГОСТ 9544-2005. Средний срок службы, лет, не менее – 15.
Назначенный срок службы, лет, не менее – 40.
Пропускная способность регулятора РДГ-50Н(В)
|
Рвх, МПа |
Рвых, МПа |
|||||||||||
|
0,001- 0,01 |
0,03 |
0,05 |
0,06 |
0,08 |
0,1 |
0,15 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
|
|
0,10 |
900 |
880 |
793 |
744 |
564 |
— |
— |
— |
— |
— |
— |
— |
|
0,15 |
1130 |
1130 |
1120 |
1080 |
1037 |
934 |
— |
— |
— |
— |
— |
— |
|
0,20 |
1360 |
1360 |
1360 |
1360 |
1348 |
1314 |
1085 |
— |
— |
— |
— |
— |
|
0,25 |
1582 |
1582 |
1582 |
1582 |
1582 |
1575 |
1458 |
1109 |
— |
— |
— |
— |
|
0,30 |
1816 |
1816 |
1816 |
1816 |
1816 |
1816 |
1789 |
1617 |
— |
— |
— |
— |
|
0,40 |
2270 |
2270 |
2270 |
2270 |
2270 |
2270 |
2270 |
2250 |
1878 |
— |
— |
— |
|
0,50 |
2724 |
2724 |
2724 |
2724 |
2724 |
2724 |
2724 |
2724 |
2632 |
2174 |
— |
— |
|
0,60 |
3178 |
3178 |
3178 |
3178 |
3178 |
3178 |
3178 |
3178 |
3178 |
3164 |
2294 |
— |
|
0,70 |
3632 |
3632 |
3632 |
3632 |
3632 |
3632 |
3632 |
3632 |
3632 |
3599 |
3287 |
2492 |
|
0,80 |
4086 |
4086 |
4086 |
4086 |
4086 |
4086 |
4086 |
4086 |
4086 |
4086 |
3948 |
3501 |
|
0,90 |
4541 |
4541 |
4541 |
4541 |
4541 |
4541 |
4541 |
4541 |
4541 |
4541 |
4502 |
4254 |
|
1,0 |
4995 |
4995 |
4995 |
4995 |
4995 |
4995 |
4995 |
4995 |
4995 |
4995 |
4954 |
4879 |
|
1,1 |
5736 |
5736 |
5736 |
5736 |
5736 |
5736 |
5736 |
5736 |
5736 |
5736 |
5732 |
5711 |
|
1,2 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
