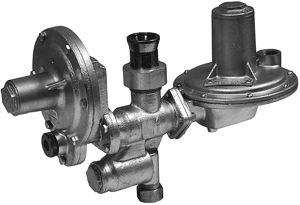

| РДГД-20М- | ||||||||||||
| Наименование параметра или характеристики | 1,2 | 0,6 | 0,3 | 1-1,2 | 1-0,6 | 1-0,3 | 2-1,2 | 2-0,6 | 2-0,3 | 3-1,2 | 3-0,6 | 3-0,3 |
|
Регулируемая среда |
природный газ по ГОСТ 5542-87 | |||||||||||
| Температура окружающей среды, °C | от –40 до +60 | |||||||||||
| Максимальное входное давление, МПа | 1,2 | 0,6 | 0,3 | 1,2 | 0,6 | 0,3 | 1,2 | 0,6 | 0,3 | 1,2 | 0,6 | 0,3 |
|
Диапазон настройки выходного давления, кПа |
от 2,0 до 2,5 | от 1,0 до 2,0 | от 2,5 до 3,5 | от 3,5 до 5 | ||||||||
|
Диаметр седла, мм |
3 | 5 | 7 | 3 | 5 | 7 | 3 | 5 | 7 | 3 | 5 | 7 |
|
Зона неравномерности (пропорциональности) регулирования, % |
±10* | ±10* | ±10* | ±10* | ||||||||
| Давление срабатывания предохранительного сбросного клапана при превышении установленного максимального выходного давления на кПа | от 0,3 до 0,8 | от 0,2 до 0,6 | от 0,3 до 0,8 | от 0,3 до 0,8 | ||||||||
| Диапазон настройки автоматического отключения подачи газа: | ||||||||||||
| при повышении выходного давления, кПа | от 3 до 4,5 | от 1,5 до 2,8 | от 3,5 до 5,5 | от 4,5 до 7,5 | ||||||||
| при понижении выходного давления, кПа | от 0,6 до 1,1 | от 0,3 до 0,7 | от 0,6 до 1,1 | от 0,6 до 1,1 | ||||||||
| Точность срабатывания автоматического отключающего устройства, % | ±5 | ±5 | ±5 | ±5 | ||||||||
| Материал корпуса | алюминий АК7ч ГОСТ 1583-93 | |||||||||||
| Строительная длина, мм | 246±1,5 | 246±1,5 | 246±1,5 | 246±1,5 | ||||||||
| Габаритные размеры, мм, не более: | ||||||||||||
| длина | 418 | 418 | 418 | 418 | ||||||||
| ширина | 166 | 166 | 166 | 166 | ||||||||
| высота | 276 | 276 | 276 | 276 | ||||||||
| Присоединительные размеры: входного штуцера, номинальный диаметр DN, мм | 15 | 15 | 15 | 15 | ||||||||
| выходного штуцера, номинальный диаметр DN, мм | 32 | 32 | 32 | 32 | ||||||||
| Масса, кг, не более | 5,5 | 5,5 | 6,2 | 6,2 | ||||||||
* При изменении входного давления не более ±30%
