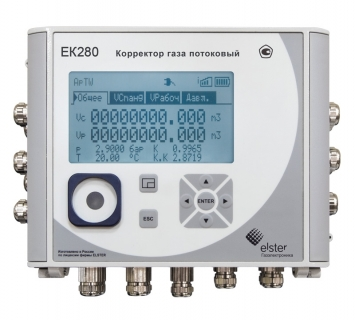

Корректор газа потоковый ЕК280 продолжает линейку корреторов серии ЕК и представляет более широкий функционал по сравнению с корректором ЕК270. Корректор газа потоковый ЕК280 предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа — 760 мм. рт.ст., температура газа +20°С) путем вычисления коэффициента сжимаемости газа и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.
Подключение дополнительных преобразователей давления и перепада давления, наличие цифровых входы и выходов позволяет организовать на базе ЕК280 систему контроля и управления.
В отличие от корректора ЕК270 корректор EK280 может быть оснащен до 6 преобразователей давления (2 аналоговых и 4 цифровых) и до 4 преобразователей температуры.
Преобразователи давления используются для изменения абсолютного давления на счетчике (Pa), измерения перепада давления на счетчике и измерения давления еще в одной точке трубопровода, например, перед фильтром.
Преобразователи температуры используются для измерения температуры газа в счетчике и для измерения температуры окружающей среды.
Измеренные и вычисленные данные хранятся в энергонезависимом архиве корректора ЕК280.
Наличие высокочастотного входа позволяет подключить к корректору ЕК280 среднечастотный датчик импульсов R300 или высокочастотные датчики импульсов A1K (для RVG) и А1S (для TRZ) и точно вычислять мгновенный расход газа не только при стабильном, но и при импульсном режиме работы оборудования.
Дополнительные НЧ/ВЧ входы позволяют подключить к корректору ЕК280 различные датчики, например датчики загазованности и/или датчики контроля периметра.
Дополнительно к методам вычисления коэффициента сжимаемости NX19 мод и GERG-91 мод, которые применяются в ЕК270, в корректоре ЕК280 добавлен метод МР113, использующийся для вычисления коэффициента сжимаемости попутного нефтяного газа. Таким образом, корректор ЕК280 может использоваться совместно со счетчиками для учета попутного нефтяного газа.
Корректор EK280 в дополнение к оптическому и RS232/RS485 интерфейсам может быть оснащён ещё одним RS232/RS485 интерфейсом или встроенным GSM/GPRS модемом с внешней антенной.
В этом случае проводные интерфейсы RS232/RS485 полностью независимы друг от друга и позволяют одновременно передавать данные. Таким образом, и поставщик, и потребитель газа могут иметь одновременный доступ по проводному интерфейсу к корректору EK280.
Модем устанавливается внутри корпуса корректора и использует для питания дополнительный элемент питания. Использование встроенного GSM/GPRS модема позволяет организовать дистанционную передачу данных о потреблении газа на сервер сбора данных в тех местах, где нет возможности подключения дополнительного внешнего питания к корректору ЕК280. В этом случае интерфейсы также полностью независимы друг от друга.
| Корпус | Алюминиевый |
| Размеры | 280×180×115 мм |
| Сертификаты | Утверждение типа СИ, Ex, ЭМС |
| Класс защиты | IP65 |
| Температурный диапазон | Tокр: −40 ... +60°C; Тгаза: −30 ... +60°C |
| Автономное питание |
2 или 4 литиевых элемента питания. Дополнительно 1 литиевый элемент питания для GSM/GPRS модема. |
| Внешнее питание | 8,5 В |
| Входы/Выходы |
6 входов, в том числе ВЧ. 4 выхода — Вход 1: НЧ, ВЧ — Выход 1: НЧ, статусный — Вход 2: НЧ, статусный — Выход 2: НЧ, статусный — Вход 3: НЧ, ВЧ, статусный — Выход 3: НЧ, статусный — Вход 4: НЧ, статусный — Выход 4: НЧ, статусный — Вход 5: НЧ, ВЧ, статусный — Вход 6: НЧ, ВЧ, статусный |
| Преобразователи давления | Pa — 4 шт., dP — 2 шт. |
| Преобразователи температуры | Тгаза — 3 шт., Токр. — 1 шт. |
| Интерфейсы | Оптический, 2 RS232/RS485, встроенный GSM/GPRS модем |
| Протоколы | МЭК 61107, ModBus |
| Архивы | Месячный, Суточный, Часовой, журналы событий и изменений |
| Подстановочные значения | Q, P, T, Z |
| Установка во взрывоопасной зоне | Да |
Надежный металлический корпус обеспечивает простоту подключения вторичных устройств и допускает установку корректора на турбинный или ротационный счетчик газа, а так же на стену.
Многоточечный дисплей с крупными символами и подсветкой, в совокупности с семикнопочной клавиатурой, обеспечивают удобный для восприятия интерфейс оператора.
Оптический интерфейс передачи данных, расположенный на лицевой панели, позволяет производить настройку корректора и считывание архивов без коммутации соединительных кабелей. Встроенный в корпус корректора ЕК280 GSM/GPRS модем значительно упрощает процесс дистанционного сбора данных.
