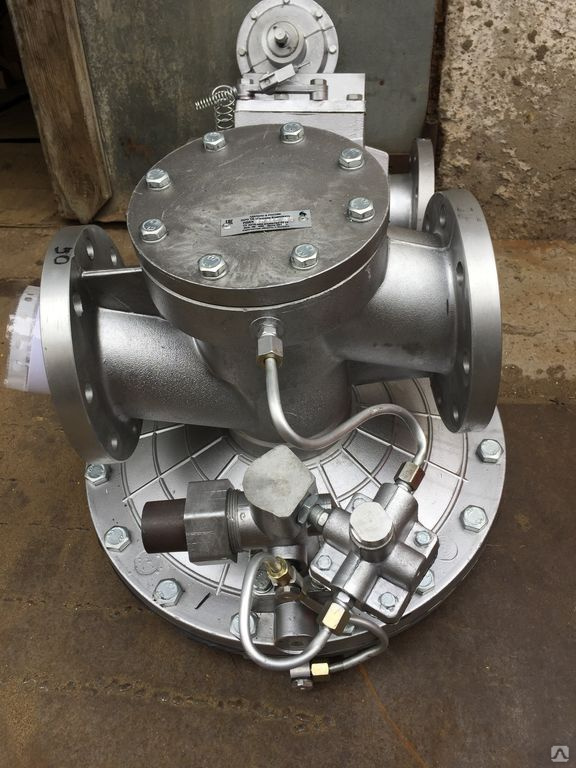

РДГ-150

Регуляторы давления газа РДГ со встроенным предохранительно-запорным клапаном предназначены для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

  Регуляторы устанавливаются в ГРП и ГРУ систем газоснабжения промышленных и коммунально-бытовых объектов.

  Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

  Регуляторы выпускаются с низким РДГ-Н и высоким РДГ-В выходным давлением.
  Стандартно регулятор изготавливается с выходом газа справа-налево с регулятором управления, расположенным слева по ходу газа.

  Пример записи при заказе:

•  регулятор низкого выходного давления РДГ-50Н/35 с седлом 35 с регулятором управления, расположенным слева по ходу газа ТУ 4859-026-36214188-2000.

  При потоке газа слева-направо применяется регулятор с регулятором управления, расположенным справа по ходу газа.

  Пример записи при заказе:

 регулятор высокого выходного давления РДГ-80В/64-01 с седлом 64 с регулятором управления, расположенным справа по ходу газа ТУ 4859-026-36214188-2000.
  Монтаж регулятора давления газа производится на горизонтальном газопроводе в вертикальном положении.

Технические характеристики

Наименование параметра или характеристики	Величины по типам или исполнениям
	РДГ-50Н	РДГ-50В	РДГ-80Н	РДГ-80В	РДГ-150Н	РДГ-150В
1 Регулируемая среда	природный газ по ГОСТ 5542-87 (воздух, азот и другие неагрессивные газы)
2 Максимальное входное давление, МПа	1,2
3 Диаметр седла, мм	25 (35, 42)		64		105
4 Пределы настройки выходного давления, МПа	от 0,001 до 0,06	от 0,03 до 0,6	от 0,001 до 0,06	от 0,03 до 0,6	от 0,001 до 0,06	от 0,03 до 0,6
5 Пропускная способность при температуре газа 20°С и плотности газа 0,73 кг/м3, м3/ч	см. таблицу
6 Неравномерность регулирования выходного давления, %, не более	±10
7 Пределы на- стройки давления срабатывания автоматического отключающего устройства:
- при понижении выходного давления, МПа	от 0,0003 до 0,003	от 0,003 до 0,03	от 0,0003 до 0,003	от 0,003 до 0,03	от 0,0003 до 0,003	от 0,003 до 0,03
- при повышении выходного давления, МПа	от 0,0014 до 0,012* (от 0,012 до 0,075)*	от 0,0375 до 0,16* (от 0,16 до 0,75)*	от 0,0014 до 0,012* (от 0,012 до 0,075)*	от 0,0375 до 0,16* (от 0,16 до 0,75)*	от 0,0014 до 0,012* (от 0,012 до 0,075)*	от 0,0375 до 0,16* (от 0,16 до 0,75)*
8 Присоединительные размеры:
- соединение	фланцевое по ГОСТ 12815-80, исп. 1
- условный проход, мм входного патрубка выходного патрубка	DN50 DN50		DN80 DN80		DN150 DN150
9 Строительная длина, мм	365+2		502+2		570+3
10 Габаритные раз- меры, мм,	см. рисунки 1, 2
12 Масса, кг, не более	29	26	55,5	51,5	162	160

*Обеспечивается комплектом сменных пружин
Класс герметичности затворов клапанов регулятора – А по ГОСТ 9544-2005. Средний срок службы, лет, не менее – 15. Назначенный срок службы, лет, не менее – 40.

Пропускная способность регулятора РДГ-150Н(В)/105

Рвх, МПа	Рвых, МПа
	0,001- 0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	5600	5440	5000	4633	3513	—	—	—	—	—	—	—
0,15	7000	7000	6940	6838	6455	5791	—	—	—	—	—	—
0,20	8400	8400	8400	8400	8330	8065	6703	—	—	—	—	—
0,25	9800	9800	9800	9800	9800	9769	9110	7070	—	—	—	—
0,30	11200	11200	11200	11200	11200	112000	10980	9900	—	—	—	—
0,40	14000	14000	14000	14000	14000	14000	14000	13880	11580	—	—	—
0,50	16800	16800	16800	16800	16800	16800	16800	16800	16130	13405	—	—
0,60	19600	19600	19600	19600	19600	19600	19600	19600	19540	18220	14150	—
0,70	22400	22400	22400	22400	22400	22400	22400	22400	22400	21975	19900	15140
0,80	25200	25200	25200	25200	25200	25200	25200	25200	25200	25150	24190	21590
0,90	28000	28000	28000	28000	28000	28000	28000	28000	28000	28000	27760	26230
1,0	30800	30800	30800	30800	30800	30800	30800	30800	30800	30800	30770	30090
1,1	33600	33600	33600	33600	33600	33600	33600	33600	33600	33600	33600	33460
1,2	36400	36400	36400	36400	36400	36400	36400	36400	36400	36400	36400	36400
