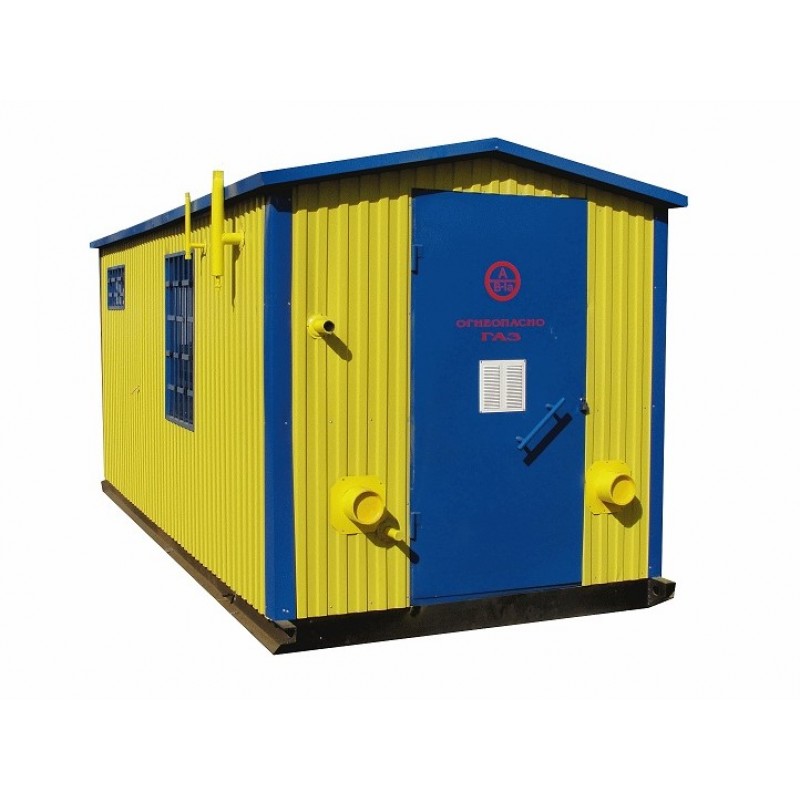

В состав пункта ПГБ-07-2У1 входят:
- два узла редуцирования газа
- два узла фильтрации
- запорная арматура
- предохранительные устройства
Варианты исполнения: с узлом(счетчиком) или без узла учета расхода газа; С АГУ-5ПШ, АОГВ, с конвекторным или электрическим отоплением; С дополнительной секцией под телеметрию;
Наименование параметра |
Значение |
Тип регулятора давления газа |
РДНК-1000 |
Регулируемая среда |
Природный газ ГОСТ 5542-87 |
Температура окружающего воздуха, оС |
-40…+60 |
Диапазон настройки давления газа на выходе, Рвых, МПа |
0,002-0,005 |
Неравномерность регулирования, % |
±10 |
Максимальное входное давление, Рвх, МПа |
0,6 |
Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа |
1,15 Р вых. |
Диапазон настройки давления срабатывания отключ. устройства, кПа |
|
при пониж. Рвых |
не менее 0,5 Рвых |
при повыш. Рвых |
1,25 Рвых |
Пропускная способность, м3/ч, не менее, при Рвх: |
|
0,05МПа |
56 |
0,1МПа |
104 |
0,2МПа |
224 |
0,3МПа |
360 |
0,4МПа |
480 |
0,5МПа |
560 |
0,6 МПа |
720 |
0,7МПа |
- |
0,8МПа |
- |
0,9МПа |
- |
1МПа |
- |
1,1МПа |
- |
1,2 МПа |
- |
Присоединительные размеры: |
|
входного патрубка, мм |
Ду 50 |
выходного патрубка, мм |
Ду 65 |
импульса, мм |
Ду 15 |
Соединение входного и выходного патрубков, импульса |
сварное по ГОСТ 16037-80 |
Срок службы, лет |
40 |
Масса, кг (не более) |
|
с АГУ |
1300 |
с АОГВ |
1800 |
Газ по входному трубопроводу подается во входной кран и, пройдя через фильтр, после прохождения газового счетчика поступает к регулятору давления газа. После понижения давления рабочей среды на регуляторе газ подается потребителю через выходной кран.
