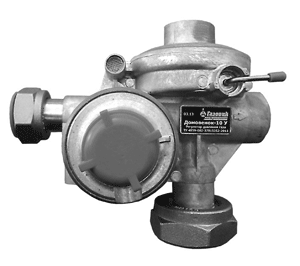

Регулятор изготавливается в двух модификациях:
П — входной и выходной патрубки расположены на одной оси;
У — входной и выходной патрубки расположены под прямым углом.
Конструкция регуляторов за счет двухступенчатой схемы редуцирования обеспечивает незначительную зависимость пропускной способности от уровня входного давления, более высокую стабильность выходного давления по сравнению с одноступенчатой схемой. Это достигается тем, что регулятор первой ступени является стабилизатором, обеспечивающим постоянное входное давление перед регулятором второй ступени.
Домовенок 10П (25П) | Домовенок 10У (25У) | |
Диапазон входного давления, МПа |
0,01–0,6 | |
Диапазон выходного давления, кПа* |
2,0 | |
Пропускная способность, м3/ч |
10 (25) | |
Присоединительные размеры входа, дюйм |
G3/4 | |
Присоединительные размеры выхода, дюйм |
G1/4 | |
Температура окружающей среды, °С |
от –40 до +60°С | |
Габаритные размеры, мм |
170x109,5х132 | 150x122,5х132 |
Масса, кг |
1,5 |
*Стандартная настройка.
Регуляторы давления газа «Домовенок» (демонстрационная схема)
Регуляторы давления газа «Домовенок» (разрез): 1 — входной штуцер; 2 — клапан; 3, 11 — седло; 4 — камера первой ступени редуцирования; 8, 17, 16, 22, 25 — пружина; 5 — рабочий клапан первой ступени; 6, 18, 27, 28 — мембрана; 7 — рабочий клапан второй ступени; 9 — шток; 10 — рычаг; 12 — подмембранная полость; 13 — сбросной клапан; 14 — надмембранная полость; 15 — дыхательный клапан; 19 — стопор; 20 — шток; 23 — пусковая пробка; 24 — блокировочный рычаг; 26 — импульсная трубка
