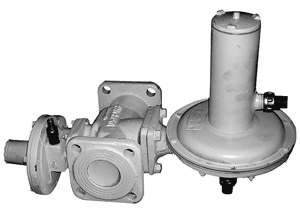

РДНК-400

Регулятор давления газа РДНК-400 относят к типу комбинированных. Устройство предназначено для редуцирования высокого или среднего давления на низкое, автоматической стабилизации выходного давления на установленном уровне независимо от изменений входного давления и расхода и автоматического отключение подачи газа при аварийном повышении или понижении выходного давления за пределы допустимых установленных размеров.

Технические характеристики

Рабочая среда	природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа (кгс/см2)	0,6 (6)
Диапазон настройки выходного давления, кПа	2,0–3,5	(3,5–5,0)*
Пропускная способность газа, м3/ч	см. таблицу ниже
Неравномерность регулирования, %	±10
Температура окружающей среды,°С	от +5 до + 45
Диапазон настройки давления срабатывания предохранительно-сбросного клапана при повышении установленного выходного давления, кПа	2,4–4,2	(4,2–6,0)*
Диапазон настройки давления срабатывания отключающего устройства, кПа: при повышении выходного давления при понижении выходного давления	2,9–5,1 (5,1–7,3)*	1,1–1,9 (1,9–2,8)*
Условный проход Ду	50
Присоединение	фланцевое по ГОСТ 12817-80
Строительная длина, мм	230
Габаритные размеры, мм: длина ширина высота	260 515 364
Масса, кг	19

Пропускная способность регулятора в зависимости от входного давления

Входное давление, МПа	Пропускная способность, м3/ч
0,1 0,2 0,3 0,4 0,5 0,6	120 200 300 400 500 600
