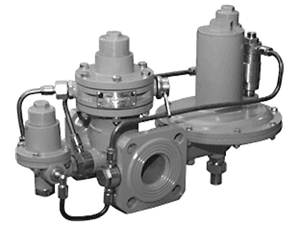

РДСК-50/400 | РДСК-50/400Б | РДСК-50/400М | |
Рабочая среда | природный газ по ГОСТ 5542-87 газовая фaза сжиженного газа по ГОСТ 20448-90 | ||
Температура окружающей среды | от –40 до +60 °С | ||
Максимальное входное давление, МПа: природный газ сжиженный газ |
1,2 1,6 |
1,2 1,6 |
1,2 1,6 |
Номинальное выходное давление, кПа | 50–200 | 200–300 | 10–50 |
Зона неравномерности (пропорциональности) регулирования, % | ±10 | ±10 | ±10 |
Пропускная способность м3/ч | см. таблицу ниже | ||
Диапазон настройки автоматического отключения подачи газа: при повышении выходного давления, кПа при понижении выходного давления, кПа при понижении входного давления, МПа |
62,5–270 0,6–12 0,01–0,015 (0,03–0,05)* |
270–400 0,6–12 0,01–0,015 (0,03–0,05)* |
12,5–70 0,6–3 0,01–0,015 (0,03–0,05)* |
Габаритные размеры, мм, не более: длина ширина высота |
502 241 300 |
502 241 300 |
502 241 300 |
Присоединительные размеры: Ду присоединение строительная длина, мм |
50 фланцевое по ГОСТ 12815-80 180 |
||
Масса, кг, не более | 12 | 12 | 12 |
* Для сжиженного газа.
Рвх, МПа | Рвых, МПа | ||||||||
0,01 | 0,03 | 0,05 | 0,06 | 0,08 | 0,1 | 0,15 | 0,2 | 0,3 | |
0,05 0,08 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,0 1,1 1,2 |
53 97 110 165 225 280 300 335 390 440 500 585 638 670 |
50 90 110 165 225 280 300 335 390 440 500 585 638 670 |
— 78 110 165 225 280 300 335 390 440 500 585 638 670 |
— 66 91 165 225 280 300 335 390 440 500 585 638 670 |
— — 69 163 225 280 300 335 390 440 500 585 638 670 |
— — — 159 225 280 300 335 390 440 500 585 638 670 |
— — — 131 217 280 300 335 390 440 500 585 638 670 |
— — — — 198 249 300 335 390 440 500 585 638 670 |
— — — — — 231 289 329 390 440 500 585 638 670 |
Рвх, МПа | Рвых, МПа | ||||||||
0,01 | 0,03 | 0,05 | 0,06 | 0,08 | 0,1 | 0,15 | 0,2 | 0,3 | |
0,05 0,08 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,0 1,1 1,2 |
106 195 220 335 450 520 590 670 780 890 1000 1170 1270 1340 |
100 181 220 335 450 520 590 670 780 890 1000 1170 1270 1340 |
— 156 220 335 450 520 590 670 780 890 1000 1170 1270 1340 |
— 132 185 335 450 520 590 670 780 890 1000 1170 1270 1340 |
— — 137 328 450 520 590 670 780 890 1000 1170 1270 1340 |
— — — 318 450 520 590 670 780 890 1000 1170 1270 1340 |
— — — 264 435 520 590 670 780 890 1000 1170 1270 1340 |
— — — — 392 495 590 670 780 890 1000 1170 1270 1340 |
— — — — — 430 585 670 780 890 1000 1170 1270 1340 |
