Назначение
Счетчики газа ротационные RABO предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов.
Счётчики газа ротационные RABO разработаны с учетом многолетнего опыта эксплуатации счетчиков газа RVG и превосходят его по метрологическим и эксплуатационным характеристикам.
Отличительные особенности
- Высокая точность измерения
- Низкий порог чувствительности по расходу
- Пониженная, в сравнении с RVG, чувствительность к пневмоудару
- Монтаж на горизонтальных и вертикальных участках газопровода
- Применение счетчика для направлений потока газа слева направо или справа налево
- Широкий диапазон измерения (до 1:250)
- Отсутствие требований к длине прямолинейных участков трубопровода
- Низкая потеря давления на счетчике
- Возможность работы с электронными корректорами объема газа
- Наличие исполнений с улучшенными метрологическими характеристиками
- Возможность установки низкочастотных (НЧ), среднечастотных (СЧ) и высокочастотных (ВЧ) датчиков импульсов
- Оптимизированный процесс технического обслуживания счетчика в процессе эксплуатации
Ротационные счётчики газа RABO обладают рядом конструктивных особенностей, обеспечивающих удобство его применения и эксплуатации при наличии требований к компактному размещению узла учета.
При том, что монтажные размеры у одинаковых типоразмеров счетчиков RVG и RABO одинаковы (за исключением типоразмера G400), у RABO задняя крышка плоская и он может быть установлен ближе к стене.
Основные характеристики:
- Рабочее давление измеряемого газа, не более 1,6 МПа
-
Диапазон температур измеряемой среды от −30 до +70 °С
-
Диапазон температур окружающей среды от −40 до +70 °С
-
Счетный механизм — 8-разрядный
-
Степень защиты счётчика от проникновения пыли и воды — IP67 по ГОСТ 14254
-
Средний срок службы — 12 лет
-
Средняя наработка на отказ — 100000 ч
-
Интервал между поверками — 5 лет

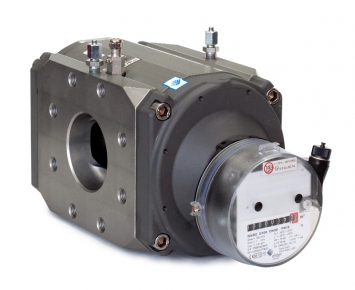

Rabo 100
- Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
- Для диапазонов 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
- Порог чувствительности 0,05 м³/ч, цена оборота ролика младшего разряда — 1 м³
- Перепад давления на счётчике при Qmax равном 160 м³/ч — не более 425 Па
- Размеры счётчика в мм — 171×195×372
- Масса — 16 кг
