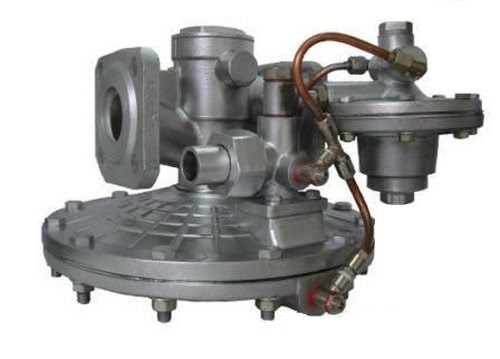

Регуляторы давления газа типа РДБК1 предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.
Регуляторы обеспечивают снижение входного давления газа, а также автоматическое поддержание заданного давления на выходе независимо от изменения расхода и входного давления.
Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60° С.
Регуляторы выпускаются с низким РДБК1-Н и высоким РДБК1-В выходным давлением.
Стандартно регулятор изготавливается с выходом газа справа-налево с импульсной колонкой, расположенной слева по ходу газа.
Пример записи при заказе:
При потоке газа слева-направо применяется регулятор с импульсной колонкой, расположенной справа по ходу газа.
Пример записи при заказе:
Наименование параметра или характеристики |
Величины по типам или исполнениям |
|||||
РДБК1-25Н РДБК1-50Н |
РДБК1-25В РДБК1-50В |
РДБК1-100Н |
РДБК1-100В |
РДБК1-200Н |
РДБК1-200В |
|
1 Регулируемая среда |
природный газ по ГОСТ 5542-87 (воздух, азот и другие неагрессивные газы) |
|||||
2 Максимальное давление газа на входе, МПа |
1,2 |
|||||
3 Диаметр седла, мм |
25 (35) |
70 |
105 (140) |
|||
4 Пределы на- стройки выходно- го давления, МПа |
от 0,001 до 0,06 |
от 0,03 до 0,6 |
от 0,001 до 0,06 |
от 0,03 до 0,6 |
от 0,001 до 0,06 |
от 0,03 до 0,6 |
5 Пропускная способность при температуре 20°С и плотности газа 0,73 кг/м3, м3/ч |
см. таблицу |
|||||
6 Неравномерность регулирования выходного давления, %, не более |
±10 |
|||||
7 Присоедини- тельные размеры: |
|
|||||
соединение |
фланцевое по ГОСТ 12815-80 |
|||||
условный про- ход, мм - входного патрубка - выходного патрубка |
DN50 DN50 |
DN100 DN100 |
DN200 DN200 |
|||
8 Габаритные |
|
|
|
|
|
|
размеры, мм, не |
|
|
|
|
|
|
более |
|
|
|
|
|
|
строительная |
230 |
230 |
350±2 |
350±2 |
600 |
600 |
длина |
360 |
360 |
466 |
466 |
650 |
650 |
ширина |
450 |
402 |
546 |
546 |
694 |
695 |
высота |
474 |
401 |
515,5 |
456 |
754 |
684 |
9 Масса, кг, не более |
20 |
17 |
60 |
60 |
114 |
114 |
Класс герметичности затворов клапанов регулятора – А по ГОСТ 9544-2005. Средний срок службы, лет, не менее – 15.
Назначенный срок службы, лет, не менее – 40.
Пропускная способность регулятора РДБК1-50Н(В)/35
Рвх, МПа |
Рвых, МПа |
|||||||||||
0,001-0,01 |
0,03 |
0,05 |
0,06 |
0,08 |
0,1 |
0,15 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
|
0,10 |
900 |
880 |
793 |
744 |
564 |
— |
— |
— |
— |
— |
— |
— |
0,15 |
1130 |
1130 |
1120 |
1080 |
1037 |
934 |
— |
— |
— |
— |
— |
— |
0,20 |
1360 |
1360 |
1360 |
1360 |
1348 |
1314 |
1085 |
— |
— |
— |
— |
— |
0,25 |
1582 |
1582 |
1582 |
1582 |
1582 |
1575 |
1458 |
1109 |
— |
— |
— |
— |
0,30 |
1816 |
1816 |
1816 |
1816 |
1816 |
1816 |
1789 |
1617 |
— |
— |
— |
— |
0,40 |
2270 |
2270 |
2270 |
2270 |
2270 |
2270 |
2270 |
2250 |
1878 |
— |
— |
— |
0,50 |
2724 |
2724 |
2724 |
2724 |
2724 |
2724 |
2724 |
2724 |
2632 |
2174 |
— |
— |
0,60 |
3178 |
3178 |
3178 |
3178 |
3178 |
3178 |
3178 |
3178 |
3178 |
3164 |
2294 |
— |
0,70 |
3632 |
3632 |
3632 |
3632 |
3632 |
3632 |
3632 |
3632 |
3632 |
3599 |
3287 |
2492 |
0,80 |
4086 |
4086 |
4086 |
4086 |
4086 |
4086 |
4086 |
4086 |
4086 |
4086 |
3948 |
3501 |
0,90 |
4541 |
4541 |
4541 |
4541 |
4541 |
4541 |
4541 |
4541 |
4541 |
4541 |
4502 |
4254 |
1,0 |
4995 |
4995 |
4995 |
4995 |
4995 |
4995 |
4995 |
4995 |
4995 |
4995 |
4954 |
4879 |
1,1 |
5736 |
5736 |
5736 |
5736 |
5736 |
5736 |
5736 |
5736 |
5736 |
5736 |
5732 |
5711 |
1,2 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
6500 |
