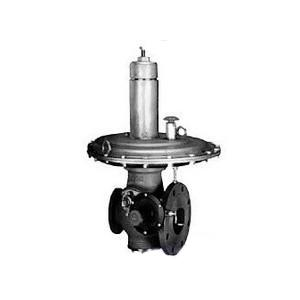

Пружинные регуляторы серии MN/MF относят к типу прямого действия. Устройства чаще всего применяются в системах подверженных внезапным изменением расхода газа. Предназначены для редукции неагрессивных газов и автоматического поддержания давления в заданных пределах.
Предприятие-изготовитель: O.M.T. TARTARINI S.R.L.
MN-MF-MR — без ПСК и ПЗК.
MBN-MBF-MBR — с ПЗК (В=вlоссо=ПЗК).
MBN-N; MBF-M; MBR-M — дублирующий регулятор (монитор).
Технические характеристики
Серия MN/MF
Допустимое давление:
- корпус PS: до 2,0 МПа;
- привод PS: до 0,4 МПа.
Максимальное выходное давление Рmах: 0,3 МПа.
Допустимое входное давление:
- стандартная версия Ду 25 — 50 Ре,max 1,0 МПа;
- стандартная версия Ду 65 — 100 Ре,max 0,6 МПа;
- версия PST Ре,max 1,96 МПа;
- версия АР Ре,max 1,96 МПа;
- версия АРА Ре,max 1,96 МПа.
Диапазон настройки:
- стандартная версия Wh: от 1,0 до 50 кПа*;
- версия PST Wh: от 0,025 до 0,05 МПа;
- версия АР Wh: от 0,05 до 0,1 МПа;
- версия АРА Wh: от 0,1 до 0,3 МПа.
Серия MR
Допустимое давление:
- корпус PS: до 2,0 МПа;
- привод PS: до 2,0 МПа.
Максимальное выходное давление Рmах: 0,3 МПа.
Допустимое входное давление:
- стандартная версия Ре,max 1,0 МПа;
- версия PST Ре,max 1,96 МПа;
- версия АР Ре,max 1,96 МПа;
- версия АРА Ре,max 1,96 МПа.
Диапазон настройки:
- стандартная версия Wh: от 1,0 до 50 кПа;
- версия PST Wh: от 0,025 до 0,05 МПа;
- версия АР Wh: от 0,05 до 0,1 МПа;
- версия АРА Wh: от 0,1 до 0,3 МПа.
* для Ду 80 и 100 диапазон выходного давления 2–8 кПа обеспечивается версией М...— ВР.
Материалы:
- Фланцы и корпус — сталь.
- Мембрана — армированная NBR+PVC/нитрил-резина.
- Уплотнения — NBR нитрил-резина.
Схема пневматическая функциональная: D — мембрана; С — компенсационная камера; G и G1 — регулировочные гайки; I — импульсное соединение; M — пружина; O — клапан; P — прокладка; S — шток; T — крышка
