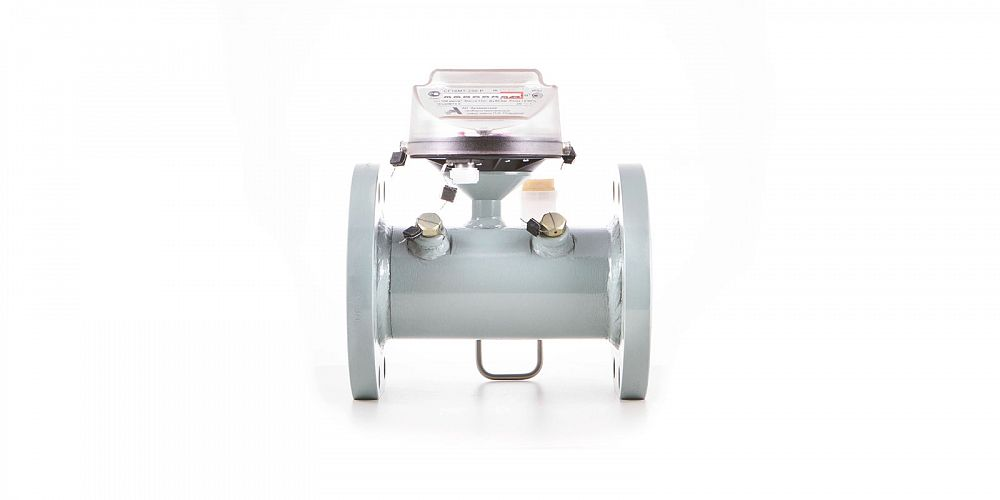

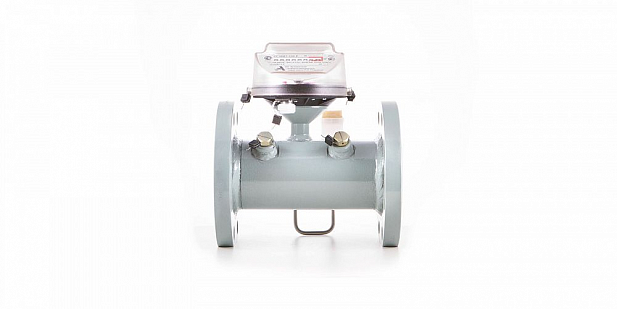

СГ16МТ-Р, СГ75МТ-Р предназначены для измерения объема плавноменяющихсяпотоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).
По габаритно-присоединительным размерам счетчики СГ16МТ-Р, СГ75МТ-Р полностью заменяют все ранее выпускавшиеся счетчики типа СГ.
Благодаря усовершенствованной конструкции счетчиков нового поколения увеличился диапазон измерения счетчиков до 1:30 и улучшились метрологические характеристики, — диапазон измерения расхода с погрешностью ± 1% увеличился с диапазона 1:5 до 1:20. При этом длина прямолинейных участков до и после счетчика уменьшилась.
Счетчики газа СГ16МТ-Р, СГ75МТ-Р имеют низкочастотный выход (герконовый контакт), который позволяет подключать его к искробезопасной цепи электронного корректора.
Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:
Длина прямолинейных участков трубопровода должна быть не менее:
При установке перед счетчиком стабилизатора потока газа (СПГ) дополнительные прямые участки перед СПГ и после счетчика не требуются.
При монтаже газовых счетчиков рекомендуется применять: фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 для СГ16МТ по ГОСТ 12820-80, для СГ75МТ по ГОСТ 12821-80; для уплотнения фланцевых соединений прокладки для СГ16МТ из паронита ПМБ ГОСТ 481-80, для СГ75МТ из алюминия по ГОСТ 21631-76; шпильки из стали 35Х технические требования по ГОСТ 10494-80; гайки из стали 35Х ГОСТ 10495-80.
| Температура измеряемого газа, °С | от -20 до +50 |
| Температура окружающего воздуха, °С | от -40 до +70 |
| Рабочее давление измеряемого газа, МПа | 1,6 (СГ16); 7,5 (СГ75) |
| Потеря давления, не более, Па (мм вод.ст.) | 1800 (180) |
|
Порог чувствительности счетчика, не более |
|
|
0,033 Qmax |
для СГ16МТ-100 - Р |
| 0,02 Qmax | для остальных исполнений |
| Пределы допускаемой основной относительной погрешности счетчика при температуре окружающего воздуха плюс (20±5) ºС должны быть: | |
| с диапазоном расходов 1:10 | ± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax |
| ± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,1 Qmax | |
| с диапазоном расходов 1:12,5 | ± 1 % - в диапазоне раcходов от Qmax до 0,1 Qmax |
| ± 2 % - в диапазоне раcходов менее 0,1 Qmax до 0,08 Qmax | |
| с диапазоном расходов 1:20 | ± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax |
| ± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,05 Qmax | |
| с диапазоном расходов 1:25 | ± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax |
| ± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,04 Qmax | |
| с диапазоном расходов 1:30 | ± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax |
| ± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,03 Qmax | |
