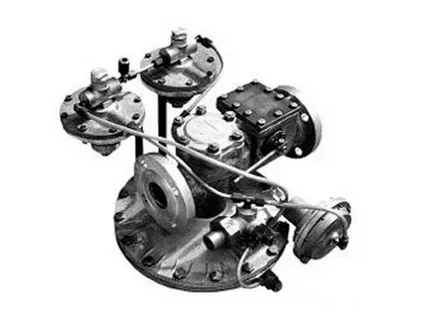

РДГ-50-Н | РДГ-50-В | |
---|---|---|
Регулируемая среда |
природный газ по ГОСТ 5542-87 сжиженный газ по ГОСТ 20448-90 |
|
Максимальное входное давление, МПа | 1,2 | 1,2 |
Диапазон настройки выходного давления, кПа | 1–60 | 60–600 |
Пропускная способность при Рвх=0,1 МПа по газу с плотностью 0,8 кг/м³, м³/ч, не менее | 900 | 900 |
Неравномерность регулирования, %, не более | ±10 | ±10 |
Диапазон настройки давления срабатывания автоматического отключающего устройства: | ||
при понижении выходного давления, МПа | 0,0003–0,003 | 0,01–0,03 |
при повышении выходного давления, МПа | 0,003–0,07 | 0,07–0,7 |
Диаметр седла, мм | 35 | 35 |
Присоединительные размеры входного патрубка: | ||
условный проход, мм | 50 | 50 |
соединение | фланцевое по ГОСТ 12820-80 | |
Присоединительные размеры выходного патрубка: | ||
условный проход, мм | 50 | 50 |
соединение | фланцевое по ГОСТ 12820-80 | |
Габаритные размеры, мм, не более: | ||
длина | 440 | 440 |
ширина | 550 | 550 |
высота | 350 | 350 |
Масса кг, не более | 26 | 26 |
