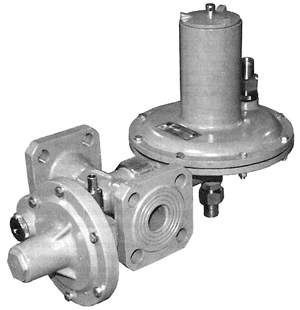

РДУ-32/С1- 4–1,2 |
РДУ-32/С1- 6–1,2 |
РДУ-32/С1- 10–0,3 |
РДУ-32/С2- 4–1,2 |
РДУ-32/С2- 6–1,2 |
РДУ-32/С2- 10–0,3 |
РДУ-32/С3- 4–1,2 |
РДУ-32/С3- 6–1,2 |
РДУ-32/С3- 10–0,3 |
|
---|---|---|---|---|---|---|---|---|---|
Рабочая среда | природный газ по ГОСТ 5542-87 | ||||||||
Максимальное давление газа на входе, МПа | 1,2 | 1,2 | 0,3 | 1,2 | 1,2 | 0,3 | 1,2 | 1,2 | 0,3 |
Диаметр условного прохода, Ду | 32 | ||||||||
Диаметр седла, мм | 4 | 6 | 10 | 4 | 6 | 10 | 4 | 6 | 10 |
Диапазон настройки выходного давления, кПа | от 1,0 до 2,0 | от 2,0 до 3,5 | от 3,5 до 5,0 | ||||||
Зона пропорциональности, % от Рвых | ±10 | ||||||||
Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа | от 1,25 до 2,5 | от 2,5 до 4,5 |
от 4,5 до 5,8 срабатывания |
||||||
Диапазон давления настройки срабатывания автоматического отключающего устройства: | |||||||||
при повышении выходного давления, кПа | (1,2...1,8)×Pвых | (1,2...1,8)×Pвых | (1,2...1,8)×Pвых | ||||||
при понижении выходного давления, кПа | (0,2...0,5)×Pвых | (0,2...0,5)×Pвых | (0,2...0,5)×Pвых | ||||||
Класс герметичности затвора клапана | А по ГОСТ 9544-2005 | ||||||||
Присоединение | фланцевое по ГОСТ 12815, исполнение 1 для PN=1,6 МПа | ||||||||
Габаритные размеры, мм | |||||||||
строительная длина | 200&plusm;1,5 | 200&plusm;1,5 | 200&plusm;1,5 | ||||||
длина | 498 | 474 | 474 | ||||||
ширина | 220 | 220 | 220 | ||||||
высота | 303 | 303 | 303 | ||||||
Масса, кг, не более | 9,9 | 8,9 | 8,9 | ||||||
Средний срок службы, лет | 15 | ||||||||
Температура окружающей среды, °С | от –40 до +60 |
Рвх, МПа | ||||||||||||
Ø, седло |
0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,2 |
10 | 28,0 | 50,0 | 90,0 | 124,0 | — | — | — | — | — | — | — | — |
6 | 23,0 | 35,0 | 65,0 | 77,0 | 97,0 | 129,0 | 155,0 | 174,0 | 206,0 | 232,0 | 258,0 | 300,0 |
4 | 12 | 23,0 | 31,0 | 43,0 | 52,0 | 62,0 | 72,0 | 85,0 | 100,0 | 110,0 | 125,0 | 150,0 |
