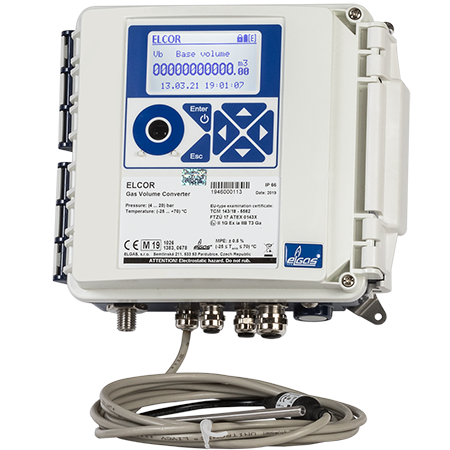

Описание продукта
Конструкция устройства с учетом возможности расширения в будущем позволяет покупателю легко добавлять в устройство дополнительные функции, что в случае с моделью ЭЛКОР означает возможность установки модема или замены существующего модема на более новый в будущем.
Основными особенностями ELCOR являются встроенный последовательный интерфейс RS232 / RS485, позволяющий подключаться к системе чтения / SCADA. Устройство также содержит 3 цифровых входа, 2 цифровых выхода и возможность установки интерфейса для подключения энкодера NAMUR или SCR+. Можно подключить максимум 1 преобразователь давления и 1 преобразователь температуры.
Расширенные диапазоны измерения преобразователя давления облегчают заказчику заказ преобразователя.
ELCOR также доступен в версии, способной измерять и работать при температурах от -40°C.
Все коммуникационные интерфейсы независимы.
Устройство включает в себя регистратор данных с большой памятью 16 МБ, что позволяет хранить измеренные данные с часовыми интервалами в течение более 10 лет.
Корпус устройства был разработан для работы в сложных условиях внешней среды с сертификацией степени защиты IP66.
Преобразователь ELCOR предназначен для измерительных точек, где требуется питание только от аккумуляторов, поэтому он не допускает подключения внешнего питания. Если вам нужен преобразователь с внешним питанием (очень частая связь с устройством), целесообразно использовать более оснащенную модель ЭЛКОР плюс .
Основные свойства:
- Одноканальный преобразователь количества газа
- Модульная конструкция
- Высокая точность и стабильность измерений
- Срок службы батареи до 11 лет для преобразователя и 11 лет для модема (батарея HB-03D) в определенных условиях
- 1x цифровой преобразователь давления EDT96, 1x цифровой преобразователь температуры EDT101 с расширенными диапазонами измерения
- Диапазон измерения давления до 13 МПа
- Большой объем памяти для хранения измеренных значений
- Исполнение устройства для работы при температуре от -40°С
- Два варианта ЖК-дисплея - графический дисплей, обеспечивающий полное взаимодействие с устройством, или сегментный, всегда горящий - непереключаемый дисплей
- Прочная конструкция, подходящая для наружной установки, со степенью защиты IP66.
- Полностью настраиваемое устройство с прилагаемым программным обеспечением
- Предназначен для потенциально взрывоопасных сред в зонах 0, 1 и 2.
- Метрологическое одобрение согласно MID: TCM 143/18-5562
- Сертификат FTZU 17 ATEX 0143X
Коммуникация
- 3 независимых интерфейса связи с поддержкой скоростей до 115 200 бод
- возможность установки со встроенным модемом
- доступные модемы для сетей 2G, 3G, 4G, NB (узкополосный)
- поддержка внешнего модема, подключенного через последовательный интерфейс
- оптический интерфейс IEC 62056-21 (IEC-1107) с поддержкой скорости до 115 200 бод
- встроенный последовательный интерфейс RS232/RS485 + 1xRS232 (модуль вместо встроенного модема)
Входы/выходы
- 3 цифровых входа (низкочастотный импульсный, двоичный)
- 2 цифровых выхода (низкочастотный импульс, двоичный)
- до 2 аналоговых выходов реализуемых модулем CLO (4-20 мА)
- интерфейс для подключения NAMUR или SCR + энкодер (опционально)
Дополнительные аксессуары
- Внутренние модули
- NAMUR — интерфейсный модуль для ENCODER — NAMUR
- SCR - интерфейсный модуль для ENCODER - SCR
- M2G - модем 2G, GSM/GPRS (четыре диапазона 850/900/1800/1900 МГц)
- M4G - модем 4G, LTE (доступен в различных вариантах для различных мировых рынков, включая модем для сетей LTE-catM1)
- COM0 - модуль связи RS232
Внешние модули
- Модуль искробезопасного барьера Б-РС для последовательного интерфейса связи RS-485 / RS-232
- Модуль B-DO искробезопасный барьер для цифровых выходов
- CLO - модуль токового выхода 4 - 20 мА
