Технические характеристики регуляторов давления РДНК

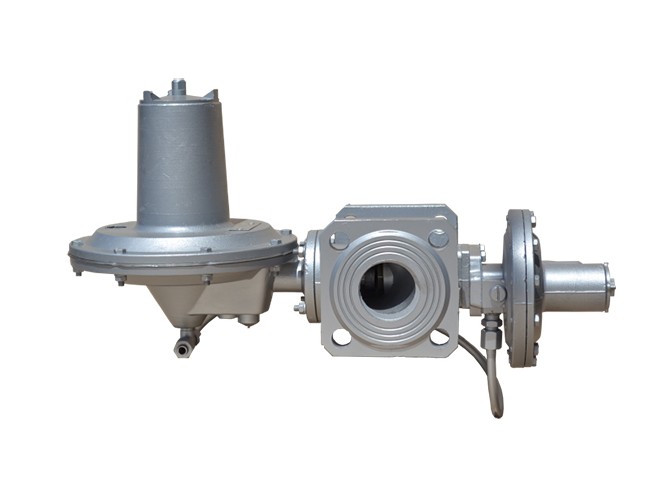

Регулятор давления газа комбинированный РДНК-У предназначен для редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления,
автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Регулятор РДНК-У используется в системах газоснабжения в составе газорегуляторных пунктах УГРШ, ГСГО, ГРПШ, ГРПН, ГРПБ, ПГБ.
Вид климатического исполнения регулятора У2 по ГОСТ 15150-69 для работы при температуре окружающей среды минус 40...плюс 60 градусов С.
Регуляторы изготавливается в четырех модификациях :

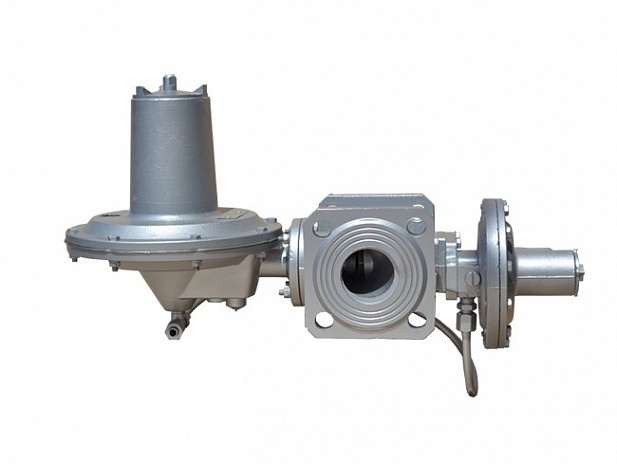

1. РДНК-400 - со встроенным ПЗК и ПСК, наибольшая пропускная способность 300 м3/ч.
2. РДНК-400М - со встроенным ПЗК, наибольшая пропускная способность 600 м3/ч.
3. РДНК-1000 - со встроенным ПЗК, наибольшая пропускная способность 900 м3/ч
4. РДНК-У - со встроенным ПЗК, с компенсацией влияния входного давления, наибольшая пропускная способность 1000 м3/ч
Вид соединения регуляторов РДНК - фланцевое по ГОСТ 12820-80
Таблица 1. Технические характеристики регуляторов
|
Наименование параметра или размера |
Величина |
||
|
РДНК-400 |
РДНК-400М, РДНК-1000 |
РДНК-У |
|
|
Регулируемая среда |
Природный газ по ГОСТ 5542-87 |
||
|
Рабочий диапазон входных давлений , МПа |
0.05-0.6 |
0.05-1.2 |
|
|
Диапазон настройки выходного давления (Рвых), кПа |
2-5 |
||
|
Давление срабатывания сбросного клапана (ПСК), кПа |
(1.1-1.8) Рвых |
- |
|
|
Давление срабатывания автоматического отключающего устройства, кПа : при повышении выходного давления / при понижении выходного давления |
(1.2-1.8)/(0.2-0.5) Рвых |
||
|
Присоединительные размеры : условный проход Ду входного и выходного патрубков, мм |
50 |
||
|
Габаритные размеры, мм Д*Ш*В |
512*220*270 |
||
|
Строительный размер,мм |
170 |
||
|
Масса, кг, не более |
8 |
||
|
Неравномерность регулирования выходного давления, % |
+/- 10 |
||
|
Коэффициент чувствительности выходного давления к изменению входного, кПа, не более |
0.15 |
||
Таблица 2. Пропускная способность регуляторов РДНК
|
Значение Рвх, МПа |
Наибольшая пропускная способность, м3/ч |
|||
|
РДНК-400 |
РДНК-1000 |
РДНК-400М |
РДНК-У |
|
|
0,05 |
45 |
70 |
55 |
55 |
|
0,1 |
80 |
130 |
100 |
100 |
|
0,2 |
125 |
280 |
180 |
175 |
|
0,3 |
170 |
450 |
300 |
250 |
|
0,4 |
200 |
600 |
400 |
330 |
|
0,5 |
250 |
700 |
500 |
410 |
|
0,6 |
300 |
900 |
600 |
500 |
|
0,9 |
- |
- |
- |
750 |
|
1,2 |
- |
- |
- |
1000 |
В комбинированном регуляторе давление газа скомпонованы, и независимо работают устройства : непосредственно регулятор давления, автоматическое отключающее устройство, а в РДНК-400 еще сбросной клапан и фильтр для отделения пыли.
