Установка газорегуляторная шкафная УГРШ - 50-2Н (В) РДП 50Н (В)

В наличии
1900000
тг.
  • Описание
  • Характеристики
  • Оплата и доставка

Технические характеристики газорегуляторных установок УГРШ-50Н-2 и УГРШ-50Н-2-О

Параметры УГРШ-50Н-2-О УГРШ-50Н-2
Рабочая среда природный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа 0,05–1,2
Диапазон выходных давлений, кПа 1,5–60
Пропускная способность, м3/ч
при Рвх = 1,2 МПа при работе одной линии редуцирования 6800
при Рвх = 0,6 МПа при работе одной линии редуцирования 3650
Пределы настройки контролируемого давления клапана предохранительного запорного, МПа
нижний предел 0,0003–0,003
верхний предел 0,002–0,075
Диапазон настройки предохранительного сбросного клапана ПСК-25, МПа 1,15
Стабильность поддержания выходного давления, % ±5
Тепловая мощность горелки, кВт
1,85 +0,185
-0,09
Расход газа на горелку, м³ /ч 0,16–0,25
Время включения горелки, с 90
Время выключения горелки при прекращении подачи газа, с 90
Тип соединения с газопроводом:
вход ДУ 80
выход ДУ 100
Габаритные размеры, мм:
длина 2160
ширина 1250
высота 1600 1390
Масса, кг 610 600

Устройство и принцип работы УГРШ-50Н-2

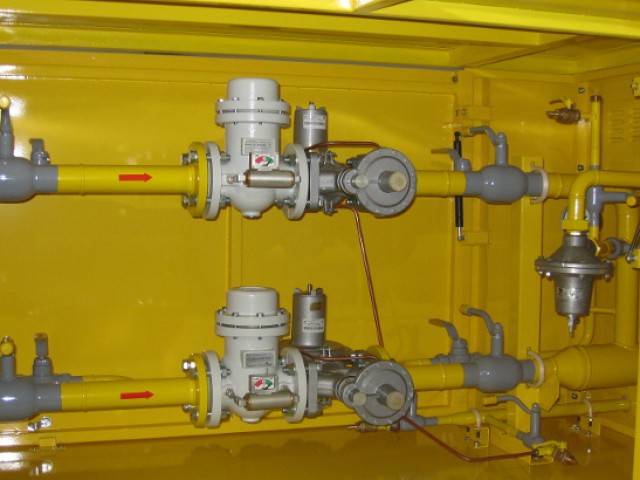

Технологическое газовое оборудование установки состоят из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:

  • крана КН1 (КН3) на выходе;
  • фильтра Ф1 (Ф2). Для визуального наблюдения за давлением газа и перепада давления на фильтре предусмотрены манометры М1(М2) с кранами КН13, КН14, КН22 (КН12, КН16, КН23). Кран КН20 (КН21) установленный на фильтре служит для слива конденсата;
  • клапана предохранительного запорного КП1 (КП2), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
  •  регулятора давления газа РД1 (РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах;
  • крана КН2 (КН3) на выходе;
  • импульсного трубопровода с краном КН9 (КН10);
  • предохранительного сбросного клапана КПЗ, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода.

Для замера давления и настройки КПЗ предназначены краны КН18 и КН19.

Для замера давления на выходе установлен кран КН15 (КН17).

Для сброса газа в атмосферу при выполнении ремонтных работ предусмотрены сбросные трубопроводы высокого давления с краном КН5 (КН6) и низкого давления с краном КН8 (КН9).

Для обогрева установки в зимнее время служат два обогревателя ОГ1 и ОГ2, к которым через вентели ВН1, ВН2 и регуляторы давления газа РД3 и РД4 поступает газ требуемого давления.
