Газорегуляторный пункт шкафной ГРПШ - 13-2Н(В)-У1 РДГ 50 Н (В)

Технические характеристики

	13-2НВ-У1	15-2НВ-У1	16-2НВ-У1
Регулятор давления газа	РДП-50Н(В)	РДП-80Н(В)	РДП-150Н(В)
Рабочая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа	1,2	1,2	1,2
Диапазон входных давлений, МПа
Рвых, 1	0,0015-0,06	0,0015-0,06	0,06-0,6
Рвых, 2	0,06-0,6
Пропускная способность (для газа плотностью p = 0,73 кг/м3), м3/ч:
при Рвых1	6200	13000	29000
при Рвых2	6200	13000	29000
Тепловая мощность устройства горелочного, кВт	7	7	7
Габаритные размеры, мм
длина L	2000	2700	2800
Ширина B	1300	1400	1400
Высота H	1700	2000	2300
Масса, кг	600	900	1000

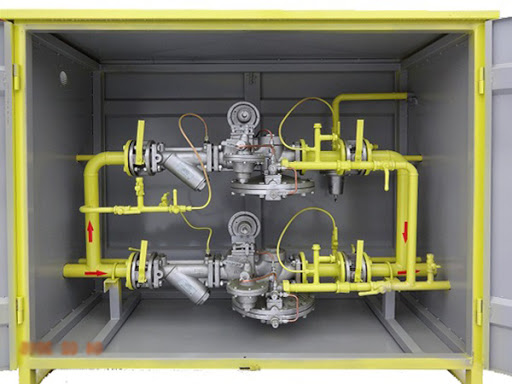

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542–87.

В состав пункта входят:

• два узла фильтра;
• две линии редуцирования давления газа;
• две обводные линии, байпасы.

Газ по входному трубопроводу поступает на две параллельные линии редуцирования, последовательно через входные краны 1 и фильтры 2 — к регуляторам давления газа 4, 9, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходные краны 11 поступает к потребителю по двум выходным линиям.

Контроль выходного давления производится выходными манометрами 16.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5 или 10, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру.

На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасах предусмотрены продувочные трубопроводы.
