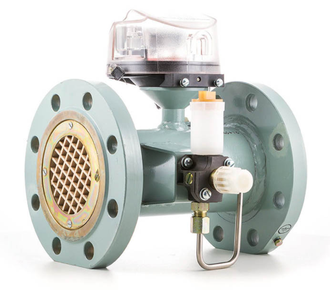

СГ 16МТ 250 Ду 80

Счетчик газа турбинный СГ-16МТ-100 предназначен для измерения объёма природного газа по ГОСТ 5542-87, а также воздуха, азота и других неагрессивных газов. Принцип действия счетчика СГ-16МТ-100 основан на использовании энергии потока газа для вращения чувствительного элемента счетчика — турбинки. При этом взаимодействии потока газа с турбинкой последняя вращается со скоростью, пропорциональной скорости (объемному расходу) измеряемого газа. Далее число оборотов турбинки с помощью механического редуктора и магнитной муфты подсчитывается на интегрирующем устройстве (счетной головке), показывающем объемное количество газа, прошедшее через счетчик за время измерения.

Счетчик СГ 16МТ 100 может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. С целью поддержания рабочего состояния счетчика и его метрологических характеристик перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц не должен превышать 0,08 мм).

Счетчик газа СГ 16МТ имеет такие же присоединительные размеры, как и ранее выпущенные счетчики типа СГ, что позволяет без труда произвести замену на счетчик нового образца.

Датчик импульсов, входящего в состав счетчика СГ-16МТ позволяет подключать такие электронные корректоры объема газа как ТС220 и ЕК270 и другие.

В цилиндрическом корпусе счетчика последовательно по потоку расположены струевыпрямитель, турбинка и преобразователь. В преобразователе на шарикоподшипниках  установлен вал, выполненный заодно с червяком. Последний кинематически связан с зубчатым колесом, которое далее связано с нижним поводком магнитной муфты. Через магнитную муфту передается вращение на оцифрованные ролики счетного механизма посредством верхнего поводка магнитной муфты и механического редуктора.

Снаружи на корпусе счетчика установлен масляный насос с маслопроводом для подачи смазки к подшипникам турбинки при периодическом обслуживании счетчика в эксплуатации.

Счетчики газа СГ16МТ-250…4000-Р имеют фланцевое исполнение корпуса. Счетчики газа СГ16МТ-100-Р и СГ75МТ-Р имеют бесфланцевое исполнение корпуса.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Диапазон рабочих расходов: от 8 м3/ч до 4000 м3/ч.
• Диаметр условного прохода: от Ду50 до Ду200.
• Максимальное рабочее давление газа: 1,6 МПа; 7,5 МПа.

1:10 – для счетчика СГ16МТ-100-Р

1:12,5 – для счетчика СГ16МТ-100-Р-1

1:20 – для счетчиков СГ16(75)МТ-250…4000-Р-2

1:25 – для счетчиков СГ16МТ-250…650-Р-3

1:30 – для счетчиков СГ16МТ-800…4000-Р-3

окружающей среды от -40 °С до +70 °С;

измеряемой среды от -20 °С до +50 °С.

в диапазоне расходов от Qt до Qmax; ± 1%;
в диапазоне расходов от Qmin до Qt; ± 2%,
где Qt- точка перехода (расход, при котором погрешность меняется от одного значения к другому):

счетчики СГ16МТ-100-Р (-Р-1): 0,2Qmax;

счетчики СГ16(75)МТ-250…4000-Р-2: 0,1Qmax;

счетчики СГ16МТ-250…4000-Р-3: 0,05Qmax;
